快慢速熱壓機閉環控制數字熱壓缸8大控制過程

發布時間：2023-05-22T11:37:59更新時間：2023-05-22T11:37:38 瀏覽量：127

[內容摘要]：快慢速熱壓機 閉環控制數字熱壓缸8大控制過程 (1)快慢熱壓機會快速后退。東莞熱壓機 適用于FPC（柔性線路板）,HSC（斑馬紙），TAB與LCD及PCB的連接。由于消費類電子產品中PCB或FPC的Pitch趨于細小化，傳統錫焊工藝已經難以滿足極細熱壓的要求。ACF制程已逐步被手機設計商所...

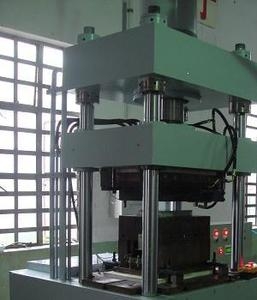

(1)快慢熱壓機會快速后退。東莞熱壓機適用于FPC（柔性線路板）,HSC（斑馬紙），TAB與LCD及PCB的連接。由于消費類電子產品中PCB或FPC的Pitch趨于細小化，傳統錫焊工藝已經難以滿足極細熱壓的要求。ACF制程已逐步被手機設計商所應用。熱壓機廠家根據熱壓的媒介不同，可以分為錫焊，ACF（異向?qū)щ娔z帶），ACP（異向?qū)щ娔z水），TBF（熱熔膠膜）。蘇州熱壓機電熱板：采用耐高溫優質合金（電熱高溫模具鋼），具備高硬度、不變形、導熱快、耐腐蝕等特點。熱壓成型油壓機橡膠、塑料行業之聚合物如PVC、色母粒等化工原料的混煉加工、配料試驗，以檢測是否達到所要求的顏色和質量，可作為工廠批量生產前配料的依據。將塑料或橡膠原料放于模具內，夾于上、下電熱板之間，在電熱板智能恒溫下施以壓力，使原料成型。延時結束，電磁鐵1DT、4DT得電，其余電磁鐵失電，壓力油通過電磁閥1、2進入熱壓缸左腔，倒置熱壓缸快速回縮，直到熱壓缸活塞桿前端固定的磁鐵靠近霍爾開關6，lSQ得電停止。

使用進行閉環管理控制系統數字熱壓缸可以實現通過上述分析運動。(2)復位?？炻贌釅簷C(jī)判斷企業絕對沒有脈沖存區的數據信息是否為零。如果是零，說明熱壓缸在零位;如果我們不是零，說明熱壓缸不惟零位。不在零位，則反向旋轉步進電機電動機37以1200Hz為例) ，當光電編碼器返回學生一個具有脈沖輸出信號時，說明熱壓缸后退了一個脈沖當量，絕對存在脈沖方式存儲區的數據減1熱壓缸后退到零位為止。第二章電液伺服驅動控制工程技術及應用導41(3)開關作為判斷。開關按下，執行機構運動，否則就是不動。

（4）報警。如果氣缸不在零位置，這意味著即使按下開關，氣缸也不移動。

(85快進。向步進電機發送高速脈沖(例如圖2-37在1000Hz) ，當光電編碼器返回一個脈沖信號時，它表明熱壓缸已經提高了脈沖當量、絕對脈沖存儲、數據存儲區域1。

(6)工作進度。當熱壓缸到達規定位置時(圖2-37以相對零位6000脈沖為例)，工件即將開始加工時，降低送至步進電機的正向脈沖速度(圖2-37以200Hz為例)。同樣，光電編碼器每返回一個脈沖信號，絕對脈沖存儲區的數據力為1。

(7)延時。當熱壓缸工作走到一個終點不同位置I (圖2-37以相對零位置6400個脈沖當量為例) ，根據我國加工技術要求我們通常在終點位置{亭留一段發展時間，在熱壓機數字熱壓缸通過系統中，只需要是由于步進電動機可以停止使用旋轉，熱壓缸就會:1*止運動。

（8）背部。快慢熱壓機延時結束后，步進電機（圖2-37以1200Hz為例）反向旋轉，光電編碼器返回脈沖信號，表示壓力缸后退了一個脈沖當量。此時，絕對脈沖存儲區域中的數據減少1，并且熱壓缸縮回到零位置。

根據上述方法，熱壓缸的運動由快速和慢速熱壓機控制。存儲在單片機絕對脈沖存儲區的數據是熱壓缸相對于零位移的唯一對應切線，無需使用霍爾，這將影響熱壓缸控制、開關的精度。通過上述方法可以有效地保證氣缸行程的準確性。
