熱壓機電液動換向閥

發布時間：2023-01-04T10:53:09更新時間：2023-01-04T10:53:01 瀏覽量：182

[內容摘要]：熱壓機 電液閥是由電磁換向閥和液壓換向閥組成的復合閥。 200噸熱壓機 泵的供液壓力和所消耗的功率與被加工工件的變形阻力有關，工作變形阻力大，泵的供液壓力和所消耗的功率也大，反之則小。金屬熱壓成型機 操作者應熟悉油壓機的一般性能和結構，禁止超負荷使用...

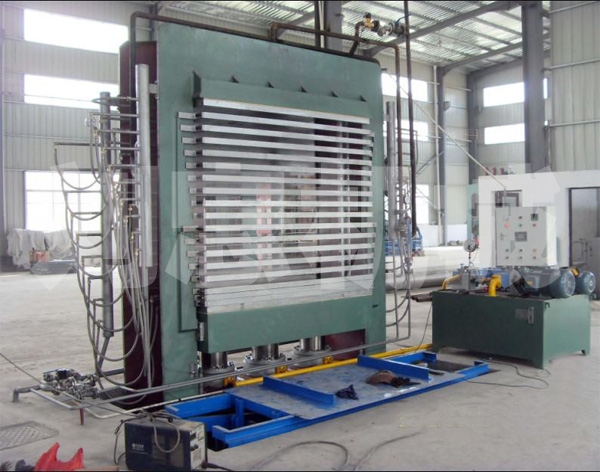

熱壓機電液閥是由電磁換向閥和液壓換向閥組成的復合閥。200噸熱壓機泵的供液壓力和所消耗的功率與被加工工件的變形阻力有關，工作變形阻力大，泵的供液壓力和所消耗的功率也大，反之則小。金屬熱壓成型機操作者應熟悉油壓機的一般性能和結構，禁止超負荷使用。大型熱壓機動力機構由油箱、高壓泵、低壓控制系統、電動機及各種壓力閥和方向閥等組成。動力機構在電氣裝置的控制下，通過泵和油缸及各種液壓閥實現能量的轉換，調節和輸送，完成各種工藝動作的循環。熱壓機制造廠家一種通過專用液壓油做為工作介質，通過液壓泵作為動力源，靠泵的作用力使液壓油通過液壓管路進入油缸/活塞，然后油缸/活塞里有幾組互相配合的密封件，不同位置的密封都是不同的，但都起到密封的作用，使液壓油不能泄露。熱壓機電磁換向閥是一種先導閥，用于改變控制油路的方向，控制油液。直接表獨立油路(內部控制型)。液壓換向閥是主閥，用來改變主油的方向。本實用新型結合了電磁閥和液壓閥的優點，具有控制方便、流量大的特點。

圖6-9 Ca)和Cb)分別是熱壓機三位四通電液換向閥(外控型)的圖形符號和簡化符號。當先導閥電磁鐵iYA和2YA斷電時，電磁閥閥芯在兩端彈簧力的作用下處于中間位置，控制油口P’關閉。此時，主閥芯兩側的油通過兩個小節流閥和先導閥的中間位置與油箱連通。主閥芯在擋網彈簧的作用下也處于中間位置，主閥的P、A、B、T口互不連通。當IYA通電而2YA斷電時，先導閥閥芯移動到右端。

工作在左位，控制系統油路的壓力油經過p'口、A'口及單向閥迸入主閥芯左揣油膠，主閥態有端油腔經節流閥、日'口、T'口通油箱，于是，主閥芯在左端采用液壓技術推力的作用下移至右銷。主閥P口通A口.8口通T口，主閥工作在左位.同理，當2YA通電、IYA斷電時，電磁閥進行工作在右位，控制主閥芯右位工作，主閥P口通B口.A口通T口。主閥的換l句速度問題可由一個兩端通過節流閥結構調整，因而我們可使電子換向過程平穩，無沖擊。圖6-9 (b)所示為三位四通電液換向閥(外按式)的簡化設計符號。
